Hallo!
Ich möchte mir ein Adapterkabel für einen CE 251 zusammenlöten, welches verstärkerseitig an den XLR-Eingängen angebracht werden soll.
Ich habe bereits etwas im Internet geschaut und mir die Belegung des angehängten Bildes überlegt. Ist die so korrekt, oder muß ich XLR-seitig 2 und 3 jeweils zusammenschließen, also überbrücken?
Oder ganz anders?
Vielen Dank,
Daniel


Nach oben
 Profil
Mit Zitat antworten
BeitragVerfasst: 04.10.2014, 01:40
Offline
Jungspund
Jungspund

Registriert: 03.06.2012, 20:23
Beiträge: 20
Jetzt muß ich mich selbst korrigieren bzw. fragen, ob meine Version 2 richtiger ist:
Folgendes:
1.) Da mein Kauf eines 251er nun leider geplatzt ist, suche ich weiter (falls einer einen hat, gerne ein Angebot machen!)
Wenn ich aber vorher schonmal ein Kabel konfektionieren könnte, bis ich einen finde, ist mir auch geholfen, da ich selbigen dann gleich anschließen und testen könnte.
Also, ich gehen davon aus, daß der 251er auch einen 5-poligen Anschluß hat, oder?
Jetzt ist aber 1 und 4 fast immer Aufnahme. Warum hat eine Tuner eine Aufnahme-Belegung? Ich nehme an, die sind einfach unbesetzt, oder?
Also wäre die Belegung meiner Überlegung nach nun so:
XLR-1 links und rechts auf DIN-2 (Masse)
XLR-2 links auf DIN-3 (Stereokanal links)
XLR-2 rechts auf DIN-5 (Stereokanal rechts)
Brücke in je beiden XLR-Steckern 2 auf 3
im DIN-Stecker bleiben 1 und 4 einfach unbesetzt.
Richtig?
2.) Die Blider, die mir der potentielle Verkäufer schon zugeschickt hatte, zeigten von Innen eine grüne Hauptplatine. Ich kenne immer nur braune. Bestückung der Platine sah aus, wie 251er im Netz so von innen aussehen.
Gab es grüne, oder hat da schon einer eine Austauschplatine verwendet?
Besten Dank,
Daniel


Nach oben
 Profil
Mit Zitat antworten
BeitragVerfasst: 04.10.2014, 09:36
Offline
Administrator
Administrator
Benutzeravatar

Registriert: 19.09.2009, 10:35
Beiträge: 840
Wohnort: 45219 Essen
Hallo Daniel,
Bezüglich Deiner Adapterkabel-Planung kommt Dein zweiter Vorschlag der Sache schon näher. Du solltest jedoch auf der XLR-Seite Pin 1+3 Brücken, wenn Du das Audiosignal nicht auf Masse legen möchtest. Pin 2 führt das Stereo-Signal (+) links od. Rechts.

Die CE251 hat auf der DIN-Kupplung Seite nur eine Belegung für das Wiedergabesignal (pin 3+5), was ja auch Sinn macht.

Mit der von Dir erdachten Lösung dürfte es funktionieren. Das tatsächliche Potential einer symmetrischen XLR-Beschaltung kannst Du freilich nicht erreichen.
Gruß, Jens

_________________
Don't Panic!


Nach oben
 Profil
Mit Zitat antworten
BeitragVerfasst: 04.10.2014, 15:32
Offline
Jungspund
Jungspund

Registriert: 03.06.2012, 20:23
Beiträge: 20
Ah, ja, danke! Na klar! Also nicht 2 + 3, sondern 1 + 3 im XLR-Stecker, macht ja Sinn!

Macht es eigentlich einen Unterschied, ob ich im XLR-Stecker eine Brücke löte oder umgekehrt im DIN-Stecker bei einem Kabel mit 2 Adern und einem Schirm XLR-2 (also "-") auch auf die Masse löte oder sogar gar in beiden Steckern brücke?

Ja, ich weiß, daß das ganze nicht im Sinne einer symmterisch Verbindung sein wird, aber das ist der freie Eingang am VV, der genutzt werden soll. Das ist der einzige Grund. Sonst würde ich eben DIN-Cinch adaptieren wollen.

Gruß, Daniel


Zuletzt geändert von SK25 am 04.10.2014, 15:43, insgesamt 1-mal geändert.

Nach oben
 Profil
Mit Zitat antworten
BeitragVerfasst: 04.10.2014, 15:39
Offline
Jungspund
Jungspund

Registriert: 03.06.2012, 20:23
Beiträge: 20

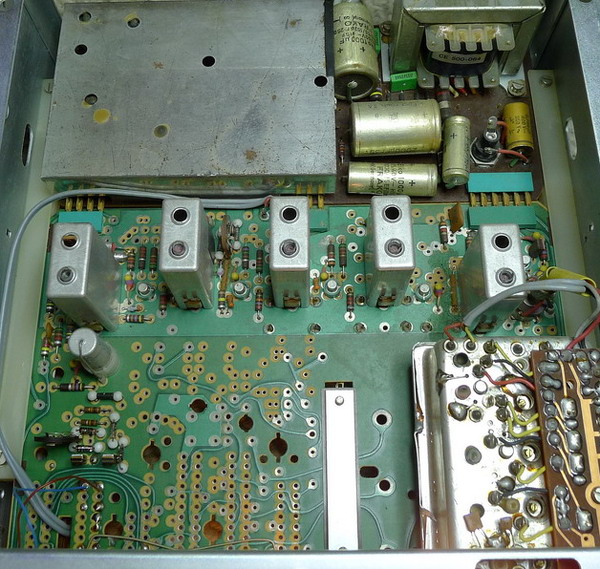

Achso, kann jemand was zu der grünen Platine sagen? Ich habe mir mal erlaubt, das Bild als Ausschnitt zu zitieren.


Du hast keine ausreichende Berechtigung, um die Dateianhänge dieses Beitrags anzusehen.


Nach oben
 Profil
Mit Zitat antworten
BeitragVerfasst: 04.10.2014, 16:37
Offline
Administrator
Administrator
Benutzeravatar

Registriert: 19.09.2009, 10:35
Beiträge: 840
Wohnort: 45219 Essen
Hallo Daniel,
Grundsätzlich ist es dem Funktionsprinzip gleich, ob Du in der DIN-Kupplung brückst (Dein Kabel Mit Schirm vorausgesetzt) oder erst in der XLR-Kupplung. Beide Seiten gleichzeitig zu brücken, macht aus meiner Sicht keinen Sinn (wie soll das gehen?).

Ich würde Dir jedoch empfehlen den XLR-Anschluß zum brücken zu wählen, da Du einerseits mehr Platz für eine saubere brummfreie Lötarbeit hast und den elektrisch kürzeren Weg wählst.

Bezüglich der Platine kann ich Dir nicht weiterhelfen, da ich das Gerät selbst nicht besitze.
Gruß, Jens

_________________
Don't Panic!


Nach oben
 Profil
Mit Zitat antworten
BeitragVerfasst: 04.10.2014, 19:41
Offline
Obermaschinist
Obermaschinist
Benutzeravatar

Registriert: 02.01.2009, 19:27
Beiträge: 2047
Wohnort: 79106 Freiburg
SK25 hat geschrieben:
Achso, kann jemand was zu der grünen Platine sagen? Ich habe mir mal erlaubt, das Bild als Ausschnitt zu zitieren.

Hallo Daniel,

grüne Platinen bestehen aus kupferkaschiertem Epoxidharz. Ursprünglich wurden diese aufgrund ihrer Robustheit eher im professionellen Bereich eingesetzt. Herkömmliche, bräunliche Platinen bestehen aus kupferkaschiertem Pertinax.

Nachtrag: Bei genauem Hinsehen ist mir aufgefallen, dass das grüne bei Dir lediglich eine Farbschicht ist, die Platine ansich besteht aus Pertinax.

Gruß, Norbert

_________________
Wenn es nach dem Löten kracht, hast du etwas falsch gemacht.
Nostalgie Funk - le groove de légende


Zuletzt geändert von Norbert am 04.10.2014, 21:58, insgesamt 1-mal geändert.

Nach oben
 Profil
Mit Zitat antworten
BeitragVerfasst: 04.10.2014, 21:27
Offline
Braun-Kenner
Braun-Kenner
Benutzeravatar

Registriert: 03.01.2009, 11:53
Beiträge: 607
Wohnort: München
Bonsoir Daniel,
ich habe 2 CE 251, einen CE 250 in Arbeit, zu den Platinen: 1x hellbraun, 1x dunkelbraun und 1x grün,
warum auch immer. Hinzu kommt, dass die Bestückung unterschiedlich ist, was den UKW-Teil betrifft.
(die Gegend um den Feldstärkeinstrumentanschluss, die natürlich defekt sind)
Wenn ich mal Zeit habe, stelle ich noch Bildchen ein ........
Gruss Carlos

_________________
-----Jugend forscht -----


Nach oben
 Profil
Mit Zitat antworten
