 Betreff des Beitrags: R2 ohne Ton
BeitragVerfasst: 09.07.2017, 11:53
Offline
Foren-As
Foren-As

Registriert: 24.06.2014, 17:01
Beiträge: 103
Wohnort: Brühl bei Mannheim
Hallo Forum,

der R2 meiner Tochter hat sich während des Betriebs abgemeldet, keinen Ton mehr.
Das Gerät funktioniert, die Sender lassen sich wählen und verstellen, die Input Quellen lassen sich ansteuern und die LEDs leuchten.
das Lautsprecher Relais schaltet beim einschalten nicht.

Habe die Endstufe im Verdacht.
Also Gerät aufgeschraubt, Transistoren entlötet und durchgemessen, die sind OK.
Ohne Transistoren schaltet das Lautsprecher Relais hörbar.

Habe die Leitungen der Transistoren Überprüft und an 402' einen Fehler entdeckt.
leider ist mein Fähigkeit Pläne zu lesen noch sehr beschränkt.

Könntet Ihr mich bitte etwas unterstützen.

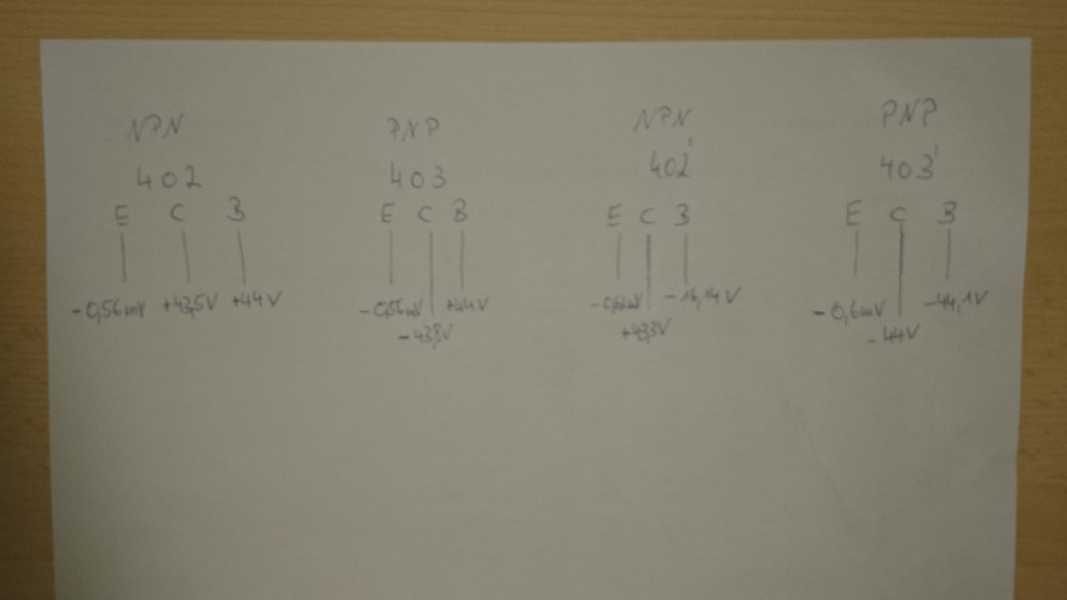

Die gemessenen Werte habe ich als Bild angehängt.


Du hast keine ausreichende Berechtigung, um die Dateianhänge dieses Beitrags anzusehen.


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: R2 ohne Ton
BeitragVerfasst: 10.07.2017, 20:18
Offline
Foren-As
Foren-As

Registriert: 24.06.2014, 17:01
Beiträge: 103
Wohnort: Brühl bei Mannheim
Hallo Forum,

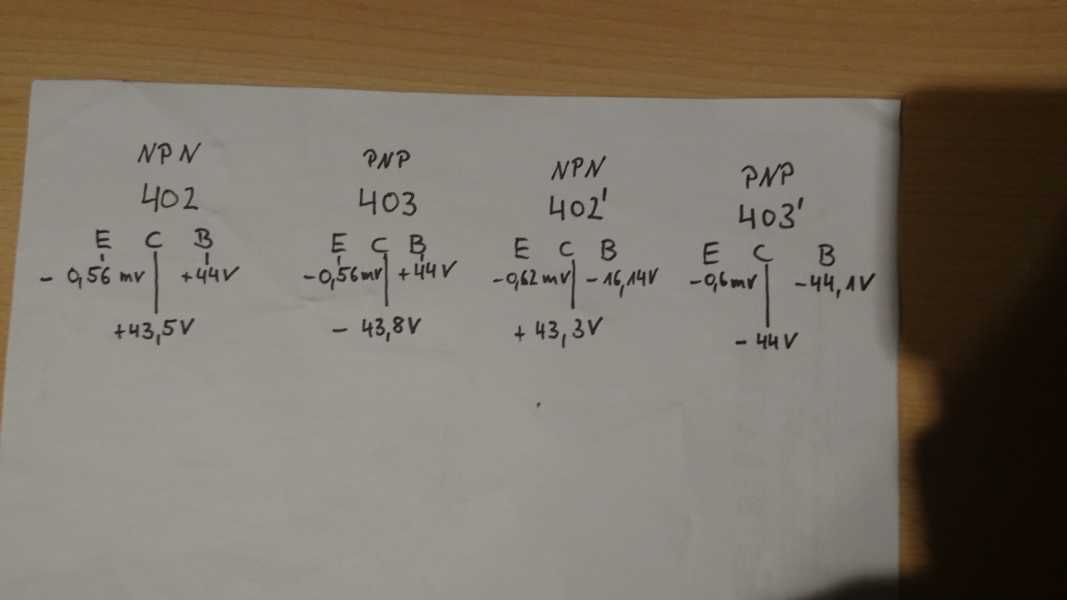

Habe das Ganze nochmals deutlicher fotografiert,
war kaum zu erkennen.
Liege Ich richtig, wenn ich davon ausgehe, dass die Base Leitung von 402´ um die -44 Volt bringen sollte ?

Grüße
Christian


Du hast keine ausreichende Berechtigung, um die Dateianhänge dieses Beitrags anzusehen.
