 Betreff des Beitrags: atelier R1
BeitragVerfasst: 19.02.2010, 16:39
Offline
R4-Profi
R4-Profi
Benutzeravatar

Registriert: 18.11.2009, 12:45
Beiträge: 1051
Wohnort: Oberhausen
atelier R1

Art: Steuergerät (Empfänger/Vorverstärker/Endstufen)
Eingänge: 1x Phono (MM), 1x Tape, 1x Monitor
UKW-Empfindlichkeit: < 1µV
Senderspeicher: 5
Verstärker-Ausgangsleistung: 2x 40 W Dauerton - 2x 60 W maximal (an 8 Ohm)
Fernbedienbarkeit: Nein
Vor- und Endstufe auftrennbar: Nein
Farbe: schwarz
Herstellungszeitraum: ab 1982
Verkaufspreis: DM 1250,-
Stückzahl: 8000

Bemerkungen:

Der R1 ist in mancherlei Hinsicht "außergewöhnlich". Im Gegensatz zu allen anderen atelier Bausteinen (von den Plattenspielern P2 und P3 jetzt mal abgesehen) hat er eine Kunststofffront. Zudem gab es ihn nur in schwarz. Die optische Aufteilung ist gewöhnungsbedürftig und für mich auch nur schwer mit dem Werbespruch "Vorne keine Knöpfe, hinten keine Strippen" zu vereinbaren.

Es sind zwei optisch unterschiedliche Versionen bekannt. Die ersten Geräte hatten geriffelte Knöpfe für die Klangregelung und Sendereinstellung. Die späten R1 (und nach meinen Empfinden die meisten) haben dann die glatten Regler der 2er Serie (wie z.B. am A2 montiert).

Klanglich ist das Gerät sehr blass. Es sind zudem nur wenig Anschlussmöglichkeiten vorhanden.





Beliebte Fehler:

- Gleichrichter im Netzteil
- "Wandernde" Sender
- Ausgangsrelais


_________________
Prospektsammlung des Forums


Zuletzt geändert von Gulugulu am 31.01.2012, 12:09, insgesamt 2-mal geändert.

Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags:
BeitragVerfasst: 20.05.2010, 12:36
Offline
Braun-Insider
Braun-Insider
Benutzeravatar

Registriert: 13.09.2009, 13:35
Beiträge: 4112
Aus dem Prospekt:
Gruß... Uli


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags:
BeitragVerfasst: 31.01.2012, 12:14
Offline
R4-Profi
R4-Profi
Benutzeravatar

Registriert: 18.11.2009, 12:45
Beiträge: 1051
Wohnort: Oberhausen
Moin!

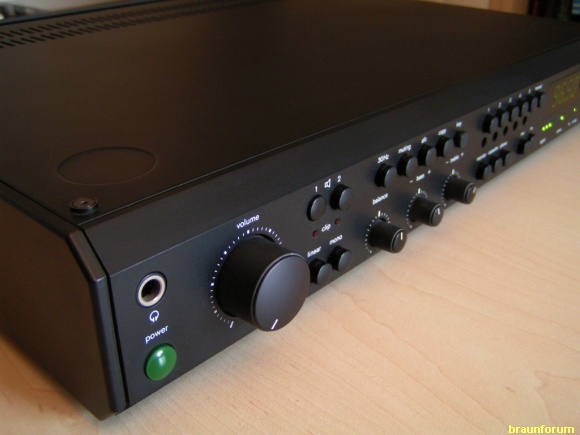

Nach langer Suche habe ich nun vom Ede einen R1 der ersten Ausführung erhalten. An dieser Stelle noch mal herzlichen Dank für dieses sehr schöne Gerät!


Gruß
Andreas

_________________
Prospektsammlung des Forums


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags:
BeitragVerfasst: 31.01.2012, 12:51
Offline
Braun-Insider
Braun-Insider
Benutzeravatar

Registriert: 13.09.2009, 13:35
Beiträge: 4112
Hi Andreas,

Gratulation zum Fundstück!

wie unterscheiden sich die Geräte technisch?
Optisch kann ich "nur" die gezahnten Drehregler erkennen, gibts noch andere Unterschiede zu der R1/2 Version?

Gruß... Uli


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags:
BeitragVerfasst: 31.01.2012, 13:20
Offline
R4-Profi
R4-Profi
Benutzeravatar

Registriert: 18.11.2009, 12:45
Beiträge: 1051
Wohnort: Oberhausen
Moin Uli,

technisch ist da wohl nichts weltbewegendes passiert. Ist vermutlich nur optisch für die neuen Geräte (C2, C3) fit gemacht worden und hat daher die glatten Regler bekommen.

Ist übrigens auch noch beim C1 geschehen, bevor es aus dem Handel verschwunden ist. Hier gab es zudem eine neue Front (andere Bohrungen). Eines dieser Geräte habe ich in meiner Sammlung...

Gruß
Andreas

_________________
Prospektsammlung des Forums


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: atelier R1
BeitragVerfasst: 31.01.2012, 18:00
Gulugulu hat geschrieben:
Klanglich ist das Gerät sehr blass.

Was dennoch genügte um mich mit dem Braun-Virus zu infizieren ;-)
