 Betreff des Beitrags: Braun SK2 mit AUX Eingang
BeitragVerfasst: 25.12.2016, 10:20
Offline
Neuling
Neuling

Registriert: 25.12.2016, 10:16
Beiträge: 4
Hallo,

gibt es eine Version des SK2 mit AUX Eingang?

Schöne Grüße!


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Braun SK2 mit AUX Eingang
BeitragVerfasst: 25.12.2016, 12:14
Offline
Moderator
Moderator
Benutzeravatar

Registriert: 28.12.2010, 15:36
Beiträge: 1634
Wohnort: 85077 Manching
Hallo und willkommen im Forum, "kleiner Nikolaus"!

Der SK2/2 hat einen Eingang für einen Plattenspieler - also nicht wirklich "AUX".
Beschrieben ist der SK2/2 in der Produktgalerie:
viewtopic.php?f=21&t=1883
Wie die Rückwand aussieht - hier eine von Thomas nachgefertigte - kannst Du Dir hier anschauen:
download/file.php?id=281&mode=view
Klar erkennbar ist das Plattenspielersymbol.

Mit Hilfe der Suchfunktion kannst Du Dir verschiedene Beiträge zur kompletten Serie SK1-SK2-SK2/2-SK25-SK3 anzeigen lassen.

Im übrigen sind wir in diesem Forum etwas familiärer als anderswo unterwegs, so nennen wir uns beispielsweise beim Vornamen. Wenn Du magst, kannst Du in der Rubrik "Vorstellung" ein wenig zu Dir und Deinen BRAUNs erzählen.

Gruß, Gereon

_________________
...meistens ist es was Mechanisches...
- wenn es nicht will, wende Gewalt an;
geht es kaputt, hätte es eh gewechselt werden müssen... :wink:


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Braun SK2 mit AUX Eingang
BeitragVerfasst: 25.12.2016, 17:21
Offline
Neuling
Neuling

Registriert: 25.12.2016, 10:16
Beiträge: 4
Hallo, danke für die Antwort. Nach meinen Recherchen hat der Braun SK2/2 leider keinen Phono Anschluss:

http://www.dampfradioforum.de/viewtopic ... 22&t=19506

(siehe Beitrag #7)


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Braun SK2 mit AUX Eingang
BeitragVerfasst: 25.12.2016, 22:23
Offline
Moderator
Moderator
Benutzeravatar

Registriert: 28.12.2010, 15:36
Beiträge: 1634
Wohnort: 85077 Manching
Hi.
Den gezeigten Schaltplanausschnitt kenne ich so vom SK2.
Ich hab aber auch in meiner Aufzählung den SK22 vergessen.
Ejal - ich dachte immer, man kann das als Eingang im UKW-Bereich verwenden, wenn man die Antenne abzieht.

iphone und SK25 geht auf jeden Fall:
https://www.facebook.com/video.php?v=10 ... =3&theater

Gruß, Gereon

_________________
...meistens ist es was Mechanisches...
- wenn es nicht will, wende Gewalt an;
geht es kaputt, hätte es eh gewechselt werden müssen... :wink:


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Braun SK2 mit AUX Eingang
BeitragVerfasst: 25.12.2016, 23:10
Offline
Profi
Profi

Registriert: 29.09.2009, 06:42
Beiträge: 424
Hallo Gereon,ich vermute,dass du richtig liegst,dass man an der Stelle ein Phonosignal einspeisen kann,wenn kein UKW Signal anliegt.Beim SK25 wurde nach Schaltplan dort ein Din Eingang mit zusätzlich 220k Ohm Widerstand eingefügt.Sonst ist die Schaltung an der Stelle identisch.
Gruss
Gerhard


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Braun SK2 mit AUX Eingang
BeitragVerfasst: 26.12.2016, 08:26
Offline
Braun-Insider
Braun-Insider
Benutzeravatar

Registriert: 13.01.2009, 18:37
Beiträge: 2758
Moin zusammen,
da wir ja gerade Weihnachten haben, hier dann die versöhnliche Auflösung:

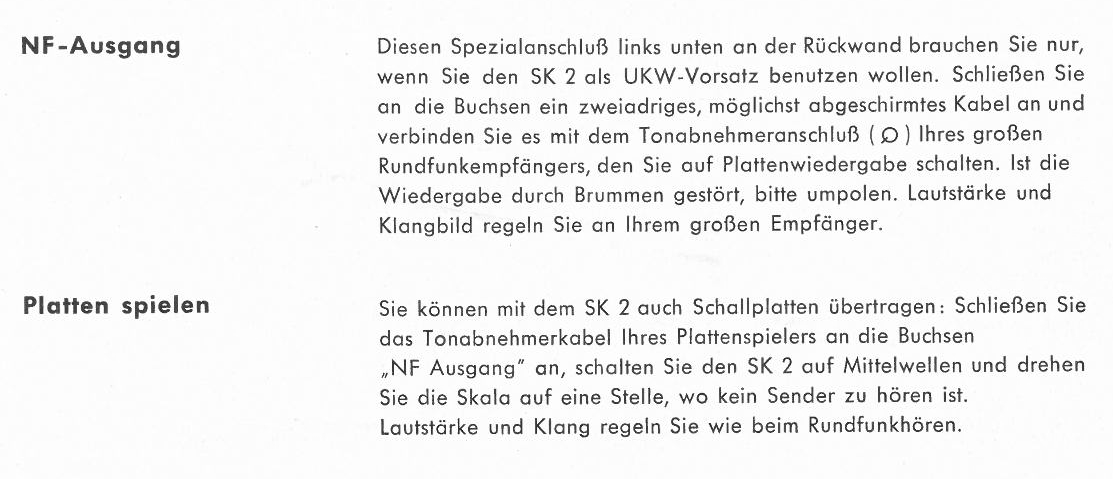

Dateianhang:

Der Anschluss kann also sowohl als Ein-. als auch als Ausgang genutzt werden.
Neu war mir dabei, dass man den SK beim Abspielen von Platten nicht auf UKW, sondern auf MW stellen soll.
Wieder was gelernt.

Viele Grüße
Thomas


Du hast keine ausreichende Berechtigung, um die Dateianhänge dieses Beitrags anzusehen.

_________________
Nummer 10
Meine Homepage
Förderkreis-BraunSammlung


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Braun SK2 mit AUX Eingang
BeitragVerfasst: 26.12.2016, 11:44
Offline
Neuling
Neuling

Registriert: 25.12.2016, 10:16
Beiträge: 4
Hallo und danke, was heißt denn das für mich - als Laien - in der Praxis? Kann ich z.B. Audioausgang meines PCs oder Smartphones mit einem Braun SK2 verbinden? Gibt es da einen Adapter? Tut es jedes SK2 Modell?

Schöne Grüße, Nick


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Braun SK2 mit AUX Eingang
BeitragVerfasst: 26.12.2016, 14:13
Offline
Braun-Insider
Braun-Insider
Benutzeravatar

Registriert: 13.01.2009, 18:37
Beiträge: 2758
Moin Nick,
aus dem Bauch heraus hätte ich jetzt gesagt, da ist selbst löten angesagt. Erstaunlicherweise kann man hier aber sogar einen fertigen Adapter 3,5mm Klinke auf Bananenstecker kaufen. Wenn Dein MP3 Player / Handy eine entsprechende Buchse hat, passt das schon mal mechanisch.
Elektrisch sollte es auch funktionieren, habe ich selbst aber noch nicht getestet. Da hilft dann nur probieren.

Viele Grüße
Thomas

_________________
Nummer 10
Meine Homepage
Förderkreis-BraunSammlung


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Braun SK2 mit AUX Eingang
BeitragVerfasst: 26.12.2016, 18:38
Offline
Neuling
Neuling

Registriert: 25.12.2016, 10:16
Beiträge: 4
Wunderbar, das klingt ja schon mal vielversprechend, einen Bastler habe ich in meinem Bekanntenkreis :thumb: Ist es in meinem Fall egal, ob ich nach einem Braun SK2, SK2b oder SK 2/2 Ausschau halte?


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Braun SK2 mit AUX Eingang
BeitragVerfasst: 26.12.2016, 19:28
Offline
Braun-Insider
Braun-Insider
Benutzeravatar

Registriert: 13.01.2009, 18:37
Beiträge: 2758
Moin Nick,
die sollten alle drei funktionieren, ebenso der SK25, der allerdings eine DIN Buchse hat.
Lediglich der SK1 hatte keinen Eingang.

Viele Grüße
Thomas
